イオンプラスグレードアップキット 組み立て方法

?イオンフィルターにチューブ継手を取り付けします。

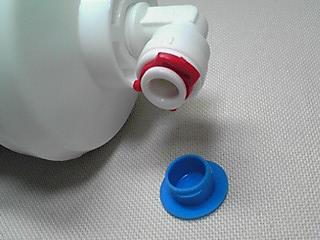

イオンフィルターの端の青いキャップを外して継手を取り付けます。
継手のネジにはシールテープを巻いて水漏れ対策してください。

※画像ではロッキングクリップを先に取り付けていますが、チューブを接続してから取り付けしてください。

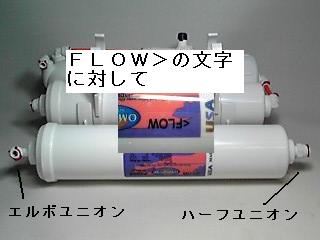

チューブ継手はハーフユニオンとエルボユニオンの2種類あります。画像のように取り付けしてください。


?クリップ・イオンフィルターを取り付けします。

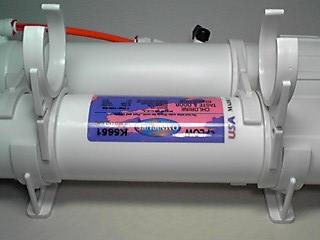

PROコンパクトのセディメントフィルター(地図のシール貼っているフィルター)にクリップを取り付けします。
2.5はフィルターの下に台として、2.5x2.5はイオンフィルターとの接続用に使用します。

クリップは硬く取り付け難いです。手や指を挟まないよう注意してください。

クリップを取り付けしたらイオンフィルターを取り付けします。

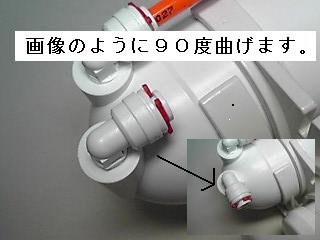

?PROコンパクトのメンブレンハウジングのRO生産水のチューブ継手の方向を変えます。

曲げる程度では水漏れはしないと思いますが実際に水を通した際に水漏れがした場合は一度チューブ継手を外してシールテープを巻き直して取り付けしてください。

?チューブを接続します。

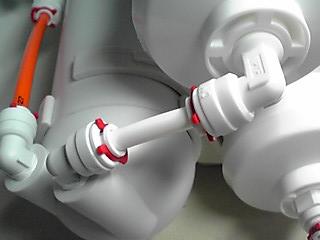

メンブレンハウジングのチューブ継手とイオンフィルターのチューブ継手の間にチューブを接続します。
チューブは適当な長さに切ってください。

メンブレンハウジングのチューブ継手の向きが合わない場合はメンブレンハウジングを回して位置調整してください。

※組み立ては以上で終了ですが実際に使用する際はフラッシングを行ってください。


【フラッシング】
イオンフィルターのIN(メンブレンハウジングから側)に水道からのチューブを接続して水道水を約10分間流してください。最初は色付き・濁り水が出ますので透明になるまで通水してください。
